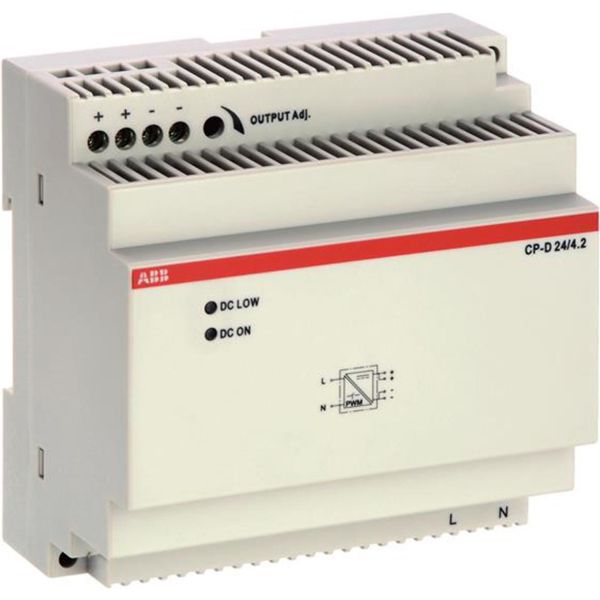

ABB CP-D 24/4.2Art.nr: 4015420

ABB spänningsaggregat CP-x-serien består av produkttyperna CP-D, CP-E, CP-S, CP-C och CP-T. Serien finns i varianter med utspänning 5, 12, 24 eller 48 V DC och med strömuttag från 0,83 A upp till 40 A. Alla typer kan matas med både AC- och DC-spänning. Serien omfattar även redundansenheter, kontroll- och informationsmoduler samt underhållsfria kraftbackupmoduler för kontinuerlig kraftförsörjning.

ABB CP-D spänningsaggregat är en enfasvariant.

ABB CP-E spänningsaggregat är en enfasvariant.

ABB CP-S spänningsaggregat är en enfasvariant.

ABB CP-C spänningsaggregat är en enfasvariant och kan finnas i varianter med nominell utgångsspänning 24 V och nominellt utström 4,2 A, vilket ger en uteffekt på 100 W. Denna variant har stabiliserad utspänning och är kortslutningssäker. Märkmatningsspänningen är 90–264 V AC vid 50/60 Hz eller 120–375 V DC, och effektförbrukningen uppges till 114,4 VA. Kapslingsklass är IP20 och skyddsnivå NEMA 1, anslutning sker via skruvanslutning och enheten är lämpad för montage på DIN-skena samt för elcentral i normutförande. Inbyggnadsbredden är 89,9 mm med fem modulmellanrum, inbyggnadshöjden är 91 mm och djupet 57,5 mm; direktmontering är inte möjlig och enheten är inte avsedd för säkerhetsfunktioner.

ABB CP-T spänningsaggregat är en trefasvariant.
