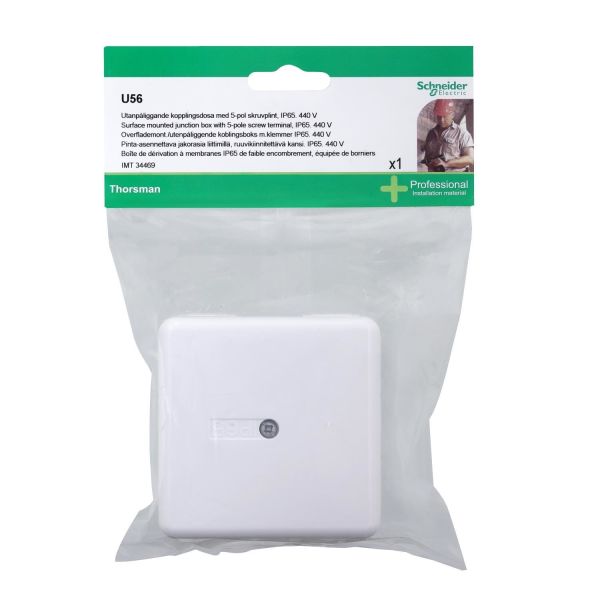

Schneider Electric kopplingsdosa är en utanpåliggande modell avsedd för vägg- eller takmontage i miljöer där fukt och damm förekommer. Dosan är tillverkad av plast (ABS) och har ett blindlock som fästs med skruv, medan genomföringarna utgörs av ett skärbart stegmembran. Den har tio intag för kablar med upp till 14 mm i diameter och kapslingsklass IP55. Yttermåtten är 87 mm i längd och djup samt 39 mm i bredd, och den nominella isolationsspänningen är 440 V.
| Tekniska data | |
| Serie | Mureva |
|---|
| Typ | IMT34469 |
|---|
| Antal intag | 10 |
|---|
| Bredd | 39 mm |
|---|
| Diameter | 14 mm |
|---|
| Djup | 87 mm |
|---|
| Drifttemperaturområde | -25-40 °C |
|---|
| Elektrisk funktionalitet (Circuit integrity) vid brand | Ingen |
|---|
| Explosionstestat utförande | Nej |
|---|
| Fastsättning lock/kåpa | Skruvad |
|---|
| Form | Kvadrat |
|---|
| Färg | Vit |
|---|
| För Ex-zon damm | Ingen |
|---|
| För Ex-zon gas | Ingen |
|---|
| Gjutbar | Nej |
|---|
| Gjutmassa medföljer | Nej |
|---|
| Halogenfri | Nej |
|---|
| Ihopkopplingsbar | Ja |
|---|
| Intag bakifrån | Nej |
|---|
| Kapslingsklass (IP) | IP55 |
|---|
| Längd | 87 mm |
|---|
| Material | Plast |
|---|
| Med avskärmning | Nej |
|---|
| Modell/Utförande | Kopplingsdosa |
|---|
| Montering i jord/mark | Nej |
|---|
| Montering under vatten | Nej |
|---|
| Monteringsmetod | Vägg-/Takmontage |
|---|
| Nominell isolationsspänning | 440 V |
|---|
| Plomberbar | Nej |
|---|
| Transparent lock/kåpa | Nej |
|---|
| Typ av kapslingsgenomföring | Skärbart stegmembran |
|---|
| Utförande lock/kåpa | Blindlock |
|---|
| Utrustad med | Ingen |
|---|
| Väderbeständig | Nej |
|---|
| Antal intag | 10 |
|---|
