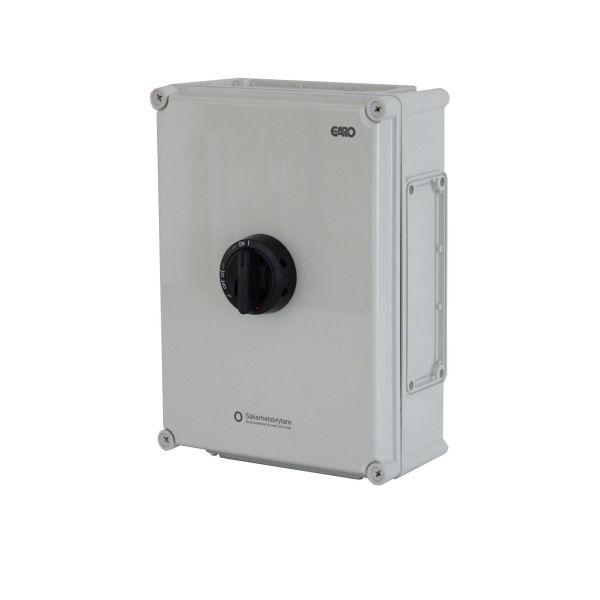

Garo SBGH380HArt.nr: 4000157
Säkerhetsbrytare
3 poler
Beskrivning
Art.nr: 4000157GARO AB brytare finns för märkström 16–630 A och motoreffekt 7,5–355 kW. Testade enligt EN 60 947-3 och är utförda med dubbla brytställen samt ett villkorligt nominellt kortslutningsvärde på 50 kA.
5 826 kr
Inkl. moms
Skickas om 2-3 dagar
Fri frakt över 999 kr*
30 dagars öppet köp
Beskrivning
Art.nr: 4000157GARO AB brytare finns för märkström 16–630 A och motoreffekt 7,5–355 kW. Testade enligt EN 60 947-3 och är utförda med dubbla brytställen samt ett villkorligt nominellt kortslutningsvärde på 50 kA.
Produktinformation
GARO AB brytare finns för märkström 16–630 A och motoreffekt 7,5–355 kW. Testade enligt EN 60 947-3 och är utförda med dubbla brytställen samt ett villkorligt nominellt kortslutningsvärde på 50 kA. Brytavståndet är 12,5 mm och huvudströmkretsen ansluts med skruvanslutning.
GARO AB brytare är försedda med dörrkoppling som möjliggör förbikoppling vid värmefotografering även när vredet står i tillslaget läge, och vredet har låsfunktion för tre hänglås. Apparaten är förberedd för förskruvning med M-gänga och är utrustad med en snap-on hjälpkontakt. Produkten är utförd som komplett apparat i kapsling med frontkapslingsklass IP65.
GARO AB brytare är försedda med dörrkoppling som möjliggör förbikoppling vid värmefotografering även när vredet står i tillslaget läge, och vredet har låsfunktion för tre hänglås. Apparaten är förberedd för förskruvning med M-gänga och är utrustad med en snap-on hjälpkontakt. Produkten är utförd som komplett apparat i kapsling med frontkapslingsklass IP65.
| Tekniska data | |
| Typ | SBGH 380H |
| Utförande | 2xM40+M16 |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal omkopplare | 0 |
| Antal poler | 3 |
| Antal växlande hjälpkontakter | 1 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Bredd | 280 mm |
| Djup | 171 mm |
| Färg på manöverelement | Svart |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Höjd | 380 mm |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Kapslingsklass (IP) framsida | IP65 |
| Lämplig för centralt frontmontage | Ja |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Ja |
| Lämplig för mellanmontage | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Med förmonterat kablage | Nej |
| Motordrift valbar | Nej |
| Märkdrifteffekt vid AC-3, 400 V | 0 kW |
| Märkdriftspänning | 400-690 V |
| Märkkorttidsströmhållfasthet Icw | 5 kA |
| Märkström kontinuerlig Iu | 80 A |
| Märkström vid AC-21, 400 V | 125 A |
| Märkström vid AC-23, 400 V | 80 A |
| Märkuteffekt vid AC-23, 400 V | 45 kW |
| Omkopplingseffekt vid 400 V | 0 kW |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Kort vridhandtag |
| Utförande som huvudbrytare | Nej |
| Utförande som nödstoppsinstallation | Nej |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Version med omkastad omkopplare | Nej |
| Villkorad nominell kortslutningsström Iq | 65 kA |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal omkopplare | 0 |
| Antal poler | 3 |
Monteringstyp Panel
Antal poler 3 st
Strömstyrka 80 A
EAN 4000157
E-nummer 3135756
