Motor- & säkerhetsbrytare

Nolledarmodul som passar till Tesys Vario.

Nödstopp i rött och vitt med fyrkantigt trycke. Med vridåterställning.

Schneider Electric LV432517 plug-in sockel för effektbrytare ComPact NSX400-630 4 Pol. Fungerar som en barriär för anslutningar på plug-in sockeln.

Kapsling av polykarbonat med utbrytbara flänsöppningar FL 13 (ovan och under) och FL 21 (sidorna). Kapslingen är utrustad med brytare och jordklämma.

Schneider Electric LV429387 shuntutlösare för effektbrytare ComPact NSX100-630. 220-240 V 50Hz, 208-277 V 60Hz.

Shuntutlösrare, 24 V DC, för P160, P250, för fjärrutlösning av effektbrytare.

Shuntutlösare som passar GV2. På 220V, 50 Hz.

Schneider Electric LV426950 signalkontakt med fjäderanslutning. Halvintegrerad.

Schneider Electric VZ15 skyddsledarmodul som passar till Schneider Electric huvudbrytare Tesys Vario.

TeSys U -Elektronisk skyddsmodul finns i tre utföranden: Standard, Avancerad, Multifunktion. Skyddsmodulen väljs utifrån manöverspänning, motoreffekt och den typ av skydd som krävs.

TeSys U-standardstyrenhet som skall monteras i basenhet LUB12, LUB32, LUB38 för att bilda en TeSys U motorstarter, för trefasmotorapplikationer upp till 5,5 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 3-12A (Ir justerbar), utlösningsklass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

TeSys U-standardstyrenhet som skall monteras i basenhet LUB32, LUB38 för att bilda en TeSys U motorstarter, för trefasmotorapplikationer upp till 15 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 8-32A (Ir justerbar), utlösningsklass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

TeSys U -Elektronisk skyddsmodul finns i tre utföranden: Standard, Avancerad, Multifunktion. Skyddsmodulen väljs utifrån manöverspänning, motoreffekt och den typ av skydd som krävs.

TeSys U manöver- och diagnostikenhet som monteras i avancerade basenheterna LUB120, LUB320, LUB380 för att skapa komplett TeSys U motorstarter för 3-faslaster upp till 5. 5kW@400V.

TeSys U kontroll- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB320, LUB380, LUB380 för att bilda en TeSys U startkontroll för trefasmotorapplikationer upp till 7,5 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 4,5-18A (Ir justerbar), utlösningsklass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

TeSys U -Elektronisk skyddsmodul finns i tre utföranden: Standard, Avancerad, Multifunktion. Skyddsmodulen väljs utifrån manöverspänning, motoreffekt och den typ av skydd som krävs.

TeSys U kontroll- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB120, LUB320, LUB380 för att bilda en TeSys U startkontroll för trefasmotorapplikationer upp till 0,25 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 0,35-1,4A (Ir justerbar), överbelastningsutlösningar klass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

TeSys U kontroll- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB320, LUB380, LUB380 för att bilda en TeSys U startstyrenhet för trefasmotorapplikationer upp till 15 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 8-32A (Ir justerbar), utlösningsklass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

TeSys U styr- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB320, LUB380 för att bilda en TeSys U motorstartern för 3-fas motorapplikationer upp till 7,5 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 4,5-18A (Ir justerbar), utlösningsklass 20, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning).

Spridare kan användas för att öka poldelningen: NSX100 till 250: avståndet 35 mm kan utökas till 45 mm. Skenor, kabelskor eller kabelanslutningar kan sättas på ändarna.

Stegställare 0-1-2-3, 2-polig 10A 1-håls panelmontage (frontstorlek 30x30 mm).

GARO AB strömbrytare 16A i tvåpoligt utförande är avsedd för användning i industriella, bostads- och offentliga miljöer och är godkänd för lantbruksmiljö. GARO AB strömbrytare 16A i trepoligt utförande levereras som standard med anslutningsmöjligheter för noll- och skyddsledare och kan spärras för låsning vid service.

Nödstopp Harmony XB4 i metall med diameter Ø40 mm. Med nyckelåterställing Ronis 455.

GARO AB brytare finns i storleksserier för märkström från 16 upp till 630 A och för motoreffekt från 7,5 till 355 kW. De är testade enligt EN 60 947-3 och har dubbla brytställen samt en villkorlig nominell kortslutningsström på 50 kA, med ett brytavstånd på 12,5 mm.

GARO AB brytare finns i utföranden för märkström från 16 upp till 630 A och för motoreffekter från 7,5 till 355 kW. Samtliga brytare är testade enligt EN 60 947-3 och har dubbla brytställen med villkorlig nominell kortslutningsström 50 kA samt ett brytavstånd på 12,5 mm.

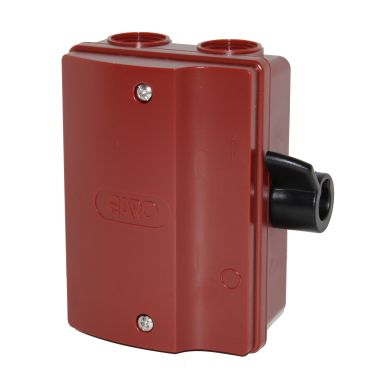

Kapslade lastbrytare/frånskiljare enligt IEC 60947-3 bland annat för användning som säkerhetsbrytare där sådana krävs. Enligt gällande bestämmelser skall säkerhetsbrytare vara inkopplad i huvudkrets för att frånskilja anläggningsdel vid mekaniskt eller elektriskt arbete och att förhindra oavsiktlig inkoppling av sådan anläggning under pågående arbete.

Schneider Electric VCCD1 säkerhetsbrytare i röd färg. 25 A med axel för bottenmontage.

Schneider Electric LV431050 förlängt vred. För Compact INS250_100 till 250 och Compact INV100 till 250 lastfrånskiljare.

Anslutningsadapter för plugin-sockel, NSX.

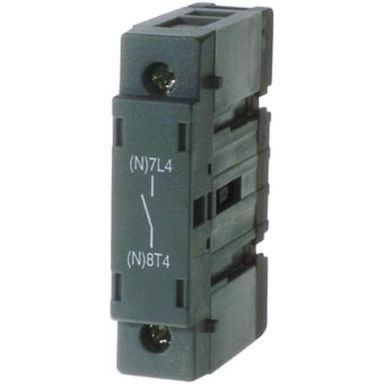

Avsedda som fjärde pol. För OT 63-80F3.

Max 1 block per kontaktor. 4-poliga hjälpkontaktblock får ej användas på lågförbrukande hjälpreläer (CA4 KN) eller kontaktor (LP KN).

TeSys U hjälpkontaktmodul som skall monteras i standardströmställen LUB12, LUB32, LUB38 eller avancerade strömställen LUB120, LUB320, LUB380. Den indikerar motorns driftsstatus ON/OFF, oavsett rotationsriktning.

Schneider Electric GVAED011 hjälpkontaktblock, TeSys GV3, 1 slutande + 1 brytande, frontmontage. Max 1 frontmonterad och 2 sidomonterade block per GV-brytare.

Sidomonterande hjälpsignalblock. Max 1 frontmonterad och 2 sidomonterade block per GV-brytare.

Hjälpkontaktblock för frontmontage med skruvanslutning. Passar kontaktor i serie D och F + hjälprelä i serie D.

Hjälpkontaktblock för kontaktorer serie D och F + hjälprelä CADMaximalt antal hjälpkontakter som kan monteras:-A/C manövrerade LC1D09 - LC1D38 + hjälpreläer CAD en frontmonterad (2- eller 4-poligt)-A/C manövrerade 4-poliga LC1DT20 - LC1DT40 + LC1D098 - LC1D258 en frontmonterad (2- eller 4-poligt)-A/C manövrerade LC1D40 - LC1D95 två 1-poliga frontmonterade + en frontmonterad (2- eller 4-poligt)-A/C manövrerade LC1D115 - LC1D150 en frontmonterad (1-, 2- eller 4-poligt)-D/C manövrerade LC1D09 - LC1D38 + hjälprelä CAD en frontmonterad (2- eller 4-poligt)-D/C manövrerade 4-poliga LC1DT20 - LC1DT40 + LC1D098 - LC1D258 en frontmonterad (2- eller 4-poligt)-D/C manövrerade LC1D40 - LC1D95 två 1-poliga frontmonterade + en frontmonterad (2- eller 4-poligt)-D/C manövrerade LC1D115 - LC1D150 en frontmonterad (2- eller 4-poligt)-D/C lågförbrukande kontaktorer serie D + hjälpreläer CAD en frontmonterad (endast 2-poligt)

Schneider Electric VZ1 huvudkontaktmodul, TeSys VARIO, V1 32 A. Passar till Tesys Vario.

Kabelhållare/anslutning på sidan av kommunikationsmodul HTC310H och HTC320H.

LV429274 är ett automatiskt kontaktdon. Hjälpkretsar har utgångar på effektbrytaren via en till tre 9-poliga kontaktdon.

Schneider Electric LV429268 kraftanslutning för för NSX100-250 i pluginutförande, 2 stycken. För att konvertera en fast effektbrytare Compact NSX100-250 till plug-inutförande.

Schneider Electric KAF2PZ manöverdon, TeSys VARIO. Svart 60x60 mm.

Schneider Electric KCF1PZ manöverdon, från produktfamiljen TeSys VARIO / Mini VARIO. Röd färg, 60x60 mm.

Nolledarpol som passar till Tesys Vario.

Schneider Electric GV2SN33 signallampa i grön färg. Med platt och rund lins.

Schneider Electric KAC1H vred till Schneider Electric K1 kamströmställare. Svartfärgad och i plast.

Schneider Electric KBC1H vred för Schneider Electric K1 kamströmställare. Svartfärgad och i plast.
